為什么石墨是理想的接地體?
石墨是碳同素異形體。原子內有大量的自由電子,最外層4個電子在形成石墨六元環時只共用3個電子,多余的1個自由電子在外加電場的作用下,作定向移動而導電; 自由電子之間能進行動態能量傳遞而導熱。石墨的非金屬屬性和如下屬性使它成為理想的接地體。
導電性:導電性比一般非金屬高很多
導熱性:導熱性超過鋼、 鐵、銅等金屬材料
耐腐蝕性:非金屬的元素,不易被氧化腐蝕,腐蝕率很低
耐高溫及低溫的屬性:熔點為3850℃,沸點為4250℃;在高溫下,膨脹系數小, 體積穩定;在低溫下,膨脹系數小能抗急冷急熱變化
吸附性:空隙結構,有很好的吸附性,易吸附水分、氣味等
潤滑性:摩擦系數小,潤滑性能好, 與土壤的粘和度高
化學穩定性:在常溫下化學穩定性;能耐酸、堿和有機溶劑的腐蝕
可塑性:韌性好,可碾成很薄的薄片
抗熱震性:常溫下,能經受住溫度的劇烈變化而不致破壞;溫度突變時,石墨的體積變化不大,不會(huì )產生裂紋
本技術獲國家專利。是國內外新一代降阻材料,其導電性好,耐腐蝕性強,降阻性能好,是理想的非金屬接地材料,而且連接不用焊接,工程施工簡單。
銅、鍍鋅鋼和石墨接地體性能比較
接地體材質 | 熱鍍鋅鋼 | 銅 | 石墨 |
導電性 (電阻率) | 1.4×10-7 Ω·m | 1.7×10-8 Ω·m | 4.5×10-6 Ω·m |
熱穩定性 (熔點) | 1510 ?C | 1083 ?C | 3652 ?C |
熱穩定性 (最高允許溫度) | 400 ?C | 450 ?C | 1000 ?C |
腐蝕率 | 0.03mm/年 | 0.005mm/年 | 0.001mm/年 |
連接方式 | 電弧焊接 | 放熱焊接 | 石墨插銷壓接, 無焊接 |
土壤接觸電阻 | 大,不易泄放故障電流 | 大,不易泄放故障電流 | 很小,容易泄放故障電流 |
接地效果 | 不穩定,接地電阻會(huì )持續上升 | 比較穩定 | 很穩定,接地電阻會(huì )變小 |
吸水性能 | 不能吸水 | 不能吸水 | 吸水保水能力強 |
親和力 | 無 | 無 | 與土壤的粘和度高 |
工程施工 | 比較困難,周期最長 | 比較困難,周期長 | 比較容易,周期較短 |
使用壽命 | 需要維護,壽命短 | 需要維護,壽命較長 | 免維護,壽命最長 |
工程費用 | 材料費低 施工費高-占地面積大 其他費用高(打深井等) | 材料費適中 施工費低 無其他費用 | 材料費適中 施工費低 無其他費用 |
綜合比較 | 通過上述比較,石墨接地系統的壽命長,性能穩,耐腐蝕,免維護的獨特性能和優勢是傳統接地方式無法比擬的.目前在電廠和變電站已開始普遍采用。 |
本技術獲國家專利。是國內外新一代降阻材料,其導電性好,耐腐蝕性強,降阻性能好,是理想的非金屬接地材料,而且連接不用焊接,工程施工簡單。
主要性能指標:
電阻率:≤4.5×10-6 Ω·m
工頻接地電阻:≤1.5Ω
雷電沖擊最大耐受電流:200kA,在標準雷電流8/20μs波形下,18次沖擊無損壞
額定短時耐受電流(熱穩定電流):2kA、2s,△T<673K(400℃)
短時大電流耐受試驗:16kA、0.5s,△T<400K(127℃)
抗銹和年受酸堿腐蝕度:不生銹≤0.001mm/年,使用壽命50年
耐低溫:-50℃
抗拉強度:1760kg
接地體連接件抗接強度:≥300kg
產品外觀:石墨體外表面光滑一致,泄流層緊密,不銹鋼件呈銀灰色。
產品結構:

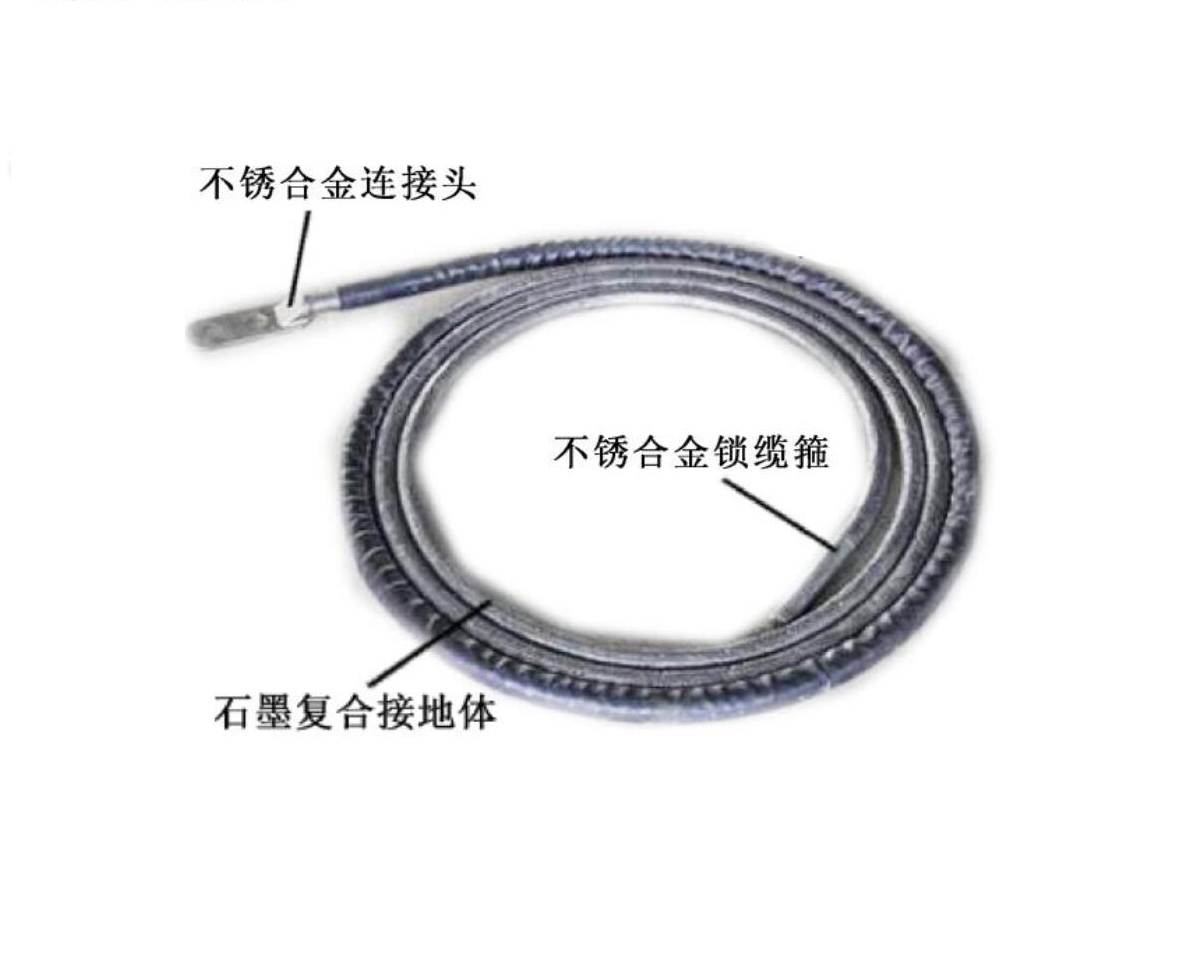

本產品呈電纜狀,主要由內部抗拉作用的不銹合金絞線體、外部散泄雷電流的石墨體和與桿塔引下線連接的不銹鋼連接頭以及組裝接地網時匹配的石墨復合連接器構成。
產品規格和尺寸:
1、直徑20mm(適用于330kV以下線路)
2、直徑28mm(適用于500kV以上線路)
主要性能特點:
第四代石墨型接地體
無土壤接觸電阻
防腐蝕能力強
能迅速散泄雷電流
能降低雷電流反擊
連接不需要焊接
工程施工容易
抗拉強度高
柔軟性能好
不污染環境
使用壽命長
免維護
吸水保水性強
化學性能穩定
抗酸堿和電化學腐蝕
不生銹,表面不氧化
產品輕便,方便搬運
不受環境氣候影響
使用范圍廣
產品規格和尺寸:
1、直徑20mm(適用于330kV以下線路)
2、直徑28mm(適用于500kV以上線路)
