| 以太網交換機在軌道交通PIS中的解決方案 | ||||||||||||||||||||||
| 瀏覽次數：5346 發布時間：2016-10-24 05:26:06 | ||||||||||||||||||||||
項目概況 乘客信息系統（Passenger Information System，以下簡稱PIS）是：地鐵運營線路采用可靠的網絡(luò )技術、多媒體傳輸技術、圖像顯示技術，在特定的地點、指定的時間范圍內，將特定的信息傳輸給乘客，并將乘客信息傳輸給運營管理人員?？梢詫?shí)現節目制作、地鐵信息運營信息服務、廣播節目制作、轉播、多媒體實時資訊插播發布、智能播出信號及數據傳輸、視頻監控等功能。
系統概述 PIS系統伴隨WLAN移動通信等相關技術的日趨成熟而備受青睞，它將原來單調、封閉的車廂變得智能、娛樂(lè )而又豐富多彩。既確保了列車的運行安全又增加了乘客的舒適感。PIS系統作為地鐵公司與乘客之間最直觀的信息交互平臺，除了能在車廂內顯示乘車須知、列車時刻表等文本信息以外，還可播放股票信息、新聞、賽事直播、廣告等實時動態信息，發生火災、阻塞及恐怖襲擊等非正常情況，還可提供動態緊急疏散提示。
項目方案 車載局域網絡(luò )系統分別由車頭駕駛室網絡(luò )部分、車載局域網部分及車尾駕駛室網絡(luò )部分。其中車頭駕駛室網絡(luò )部分由車載無線網絡(luò )單元即無線設備、車載天線、車載網絡(luò )交換機和車載視頻控制器組成。車尾駕駛室網絡(luò )部分也由車載無線網絡(luò )單元即無線設備、車載天線、車載網絡(luò )交換機和車載視頻控制器組成。通過網絡(luò )交換機把車廂內的攝像頭及顯示器均連接至車載局域網絡(luò )。

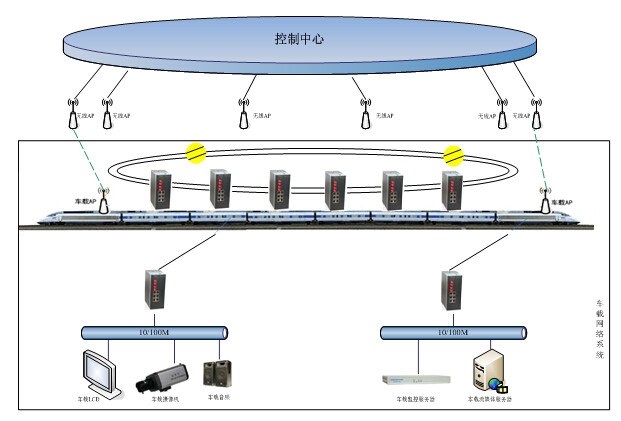

拓撲結構 產品優勢 IES3009之間組成自愈環或鏈形網。在實際應用中，任何一段線路出現故障時，網絡(luò )可自動倒換并自愈。同時IES3009也支持斷電保護功能，在網絡(luò )中任何一節點斷電時，ES3009可自動旁路并導通線路，保證了其它節點的正常運行。此外，該型號產品通過軌道交通行業EMC測試能夠適應各種復雜的現場環境，對于穩定性要求極高的軌道交通行業，IES3009系列產品可為用戶提供極為可靠的通信安全保障。
產品說明 1、產品特性l 最大支持9個個百兆接口，可配置為4光4電/3光6電/2光4電，百兆光接口可選 SC/ST/FC l 支持IEC62439 MRP國際標準環網冗余協議，冗余保護時間小于50ms,最大支持200節點，支持相切環和耦合環組網 l 支持RSTP/STP/MSTP(IEEE802.1w/d/s)冗余協議 l 靈活的組網方式，可組成各種環網、鏈網、星型網和相切環 l 支持IGMP Snooping和GMRP過濾多播封包 l 支持基于端口的VLAN、IEEE802.1QVLAN和GVRP協議，輕松實現網絡(luò )管理通過QOS-IEE802.1p/1Q和TOS/Diffserv提升決策機制 l 支持SNMPV1/V2c/V3用于不同級別的網絡(luò )管理采用RMON提升網絡(luò )監控能力 l 帶寬管理優化處理，精確廣播風暴控制 l 端口環路保護功能，有效避免環網風暴 l 內置診斷功能，方便網絡(luò )故障分析和排查 l 端口鎖定只允許授權的MAC地址訪問 l 支持強大的ACL，硬件支持L2-L7層數據過濾 l 支持多端口鏡像用于在線調試 l 異常事件通過繼電器自動輸出報警 l 可通過WEB瀏覽器、Telnet/serlal console對產品配置調試 l 優于工業四級的電磁兼容抗擾性，適應惡劣的電磁干擾環境 l 電源輸入等級可靈活配置選擇，直流電源冗余輸入 l 工作溫度：-40°C~+85°C l DIN卡軌式，壁掛式安裝 l IP40防護等級 2、端口百兆電口：10/100Base-T(X)自適應以太網RJ45接口 百兆光口:可選SC/ST/FC CONSOLE口:RJ45 告警端口：3芯3.81mm間距插入式端子 3、技術IEEE802.3IEEE802.3U,IEEE802.1d,IEEE802.1w,IEEE802.1p,IEEE802.1q 4、交換屬性背板交換帶寬：8.8Gbps MAC地址表:8K 5、線纜雙絞線：0-100m(采用標準CAT5，CAT5e網絡(luò )線纜) 多模光纖：1310nm,2Km(百兆) 單模光纖：1310nm,20Km/40km/60km(百兆)，1550nm,60km/80km(百兆) 6、電源輸入電壓：24VDC（18~36VDC），48VDC（36~72VDC），110VDC（66~154VDC），220VAC/DC(132~300VA/176~400VDC) 接入端子：5芯5.08mm間距插入式端子 功率＜9.7W 冗余保護：支持（24VDC、24VDC） 7、機械結構機箱：凹凸表面散熱技術，無風扇 防護等級：IP40 安裝方式：DIN卡軌式安裝或壁掛式 機殼尺寸（W×H×D）：136mm×69mm×125mm 重量：2KG（含包裝） 8、環境工作溫度：-40°C~+85°C 存儲溫度：-40°C~+85°C 相對濕度：0~95%無凝結 9、質保MTBF 35年 Warranty 5年 10、符合標準：IEC61000-4-2(ESD):±8KV接觸放電，±15KV空間放電 IEC61000-4-3(RS)：10V/m(80~1000MHZ) IEC61000-4-4(EFT):電源線：±4KV數據線;±2KV IEC61000-4-5(Surge)電源線：±4KV/CM±2KV/DM;數據線;±2KV IEC61000-4-6（射頻傳導）：3V（10KHZ~150KHZ），10V（150KHZ~80MHZ） IEC61000-4-8(工頻磁場)：100A/m(cont).1000A/m,(1s to 3s) IEC61000-12/18(震蕩波)：2.5kv/CM, 1kv/DM IEC61000-4-10(阻尼震蕩)：30A/m IEC61000-4-16(共模傳導)：30V（cont）.300V,(1s) FCC CFR47 PART 15/EN55022:Class A&B IECC61000-6-2 (通用工業標準)，EN50121-4（軌道交通）
11、訂購信息
|
||||||||||||||||||||||
